Couples de serrage et réglages moteur Perkins : Série 854

Moteurs concernés

  • 854E-E34TA wall flow (JR)
Face moteur Désignation Couple associé
Haut moteur Culasse Étape 1 M15 130Nm
M12 65Nm
Étape 2 M15 90°
M12 90°
Étape 3 M15 70°
M12 60°
Bas moteur Palier vilebrequin Étape 1 50Nm
Étape 2 80NNm
Étape 3 90°
Palier de bielle Étape 1 50Nm
Étape 2 70°
Face distribution Pignon arbre à cames 25Nm
Pignon intermédiaire 50Nm
Poulie Damper 45Nm
Face volant moteur Volant moteur Étape 1 30Nm
Étape 2 90°
Injection Rail Vis de fixation du rail 25Nm
Tuyaux d'injection 25Nm
Capteur Pression rail 70Nm
Clapet de surpression rail 100Nm
Fourchette de fixation d'injecteur Etape 1 15Nm
Etape 2 28Nm

Autres spécifications

Réglage culbuteurs
Admission aucun car poussoir hydraulique
Echappement aucun car poussoir hydraulique

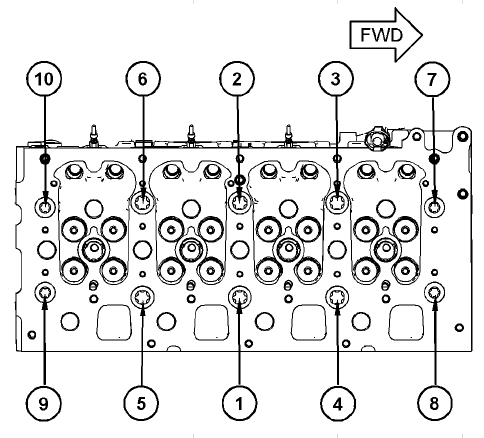

Ordre de serrage culasse :

Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
