Couples de serrage et réglages moteur Perkins : Série 1206

Moteurs concernés

  • 1206E-E70TTA (BL)
  • 1206E-E66TA (BK)
Face moteur Désignation Couple associé
Haut moteur Culasse Étape 1 50N.m
Étape 2 100N.m
Étape 3 225°
Bas moteur Palier vilebrequin Étape 1 80N.m
Étape 2 90°
Palier bielle Étape 1 40N.m
Étape 2 120°
Face distribution Pignon arbre à came Vis de calibre 8,8 95N.m
Pignon arbre à came Vis de calibre 10,9 120N.m
Pignon intermédiaire Serrage 44N.m
Pignon pompe à injection Serrage 64N.m
Poulie Vilebrequin Étape 1 40N.m
Étape 2 120°
Poulie Damper Serrage 115Nm
Face volant moteur Volant moteur Serrage 140N.m
Injection Rail Vis de fixations rail 22 N.m
Tuyaux injecteurs Écrous bout de tuyau HP 40 N.m
Clapet de surpression 30 N.m et 24°
Capteur P° rail Capteur 20 N.m
Injecteurs Vis 20 N.m
Connections électriques Écrou tête injecteur 2 N.m

Autres spécifications

Réglage culbuteurs Hauteur des Pistons
Admission aucun=poussoir hydraulique 0,2 à 0,55mm
Echappement aucun=poussoir hydraulique

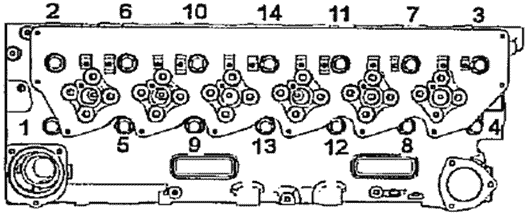

Ordre de serrage culasse :

Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
