Couples de serrage et réglages moteur Perkins : Série 400

Moteurs concernés

  • 402D-05 (GG)
  • 403D-07 (GH)
  • 403D-11 (GJ)
  • 403D-15 (GK)
  • 403D-15T (GL)
  • 404D-15 (GM)
  • 404D-22 (GN)
  • 404D-22T (GP)
  • 404D-22TA (GR)
  • 403D-17 (GS)
Face moteur Désignation Couple associé
Haut moteur Culasse 402D-05 & 403D-07 37Nm
403D-11 & 404D-15 51Nm
403D-15, 403D-15T & 403D-17
404D-22, 404-22T & 404D-22TA
101Nm
Bas moteur Palier vilebrequin Pour les moteurs: 402D-05, 403D-07, 403D-11 & 404D-15
Vis 6 pans creux 27Nm
Vis de pression 23Nm
Pour les moteurs: 403D-15, 403D-15T, 403D-17, 404D-22, 404D-22T & 404D-22TA
Vis 6 pans creux(*2) 27Nm
Vis de pression 52Nm
Palier bielle (serrage écrou+vis) 402D-05 & 403D-07 23Nm
404D-15 & 403D-11 32Nm
403D-15, 403D-15T & 403D-17 52Nm
404D-22, 404D-22T & 404D-22TA 52Nm
Face distribution Pignon arbre à came Monté serré
Pignon intermédiaire Monté libre (cirlcips)
Poulie Damper 402D-05 & 403D-07 93Nm
403D-11 & 404D-15 123Nm
403D-15, 403D-15T & 403D-17, 404D-22, 404-22T & 404D-22TA 304Nm
Face volant moteur Volant moteur Tous moteurs 74Nm

Autres spécifications

  Epaisseur Joint Cul 1,2mm 1,3mm
Hauteur Piston GG/GH/GJ/GK 0,55 à 0,64mm 0,65 à 0,75mm
Réglage culbuteurs Epaisseur Joint Cul 1,3mm 1,4mm
Admission 0,20mm ± 0,05 Hauteur de Piston GK/GL 0,60 à 0,69 0,70 à 0,79
Échappement 0,20mm ± 0,05 Epaisseur Joint Cul 1,3mm 1,4mm
  Hauteur de Piston GS 0,45 à 0,55 0,56 à 0,70
Epaisseur Joint Cul 1,1mm 1,2mm 1,3mm
Hauteur de Piston GN/GP/GR 0,3 à 0,4 0,4 à 0,5 0,5 à 0,6

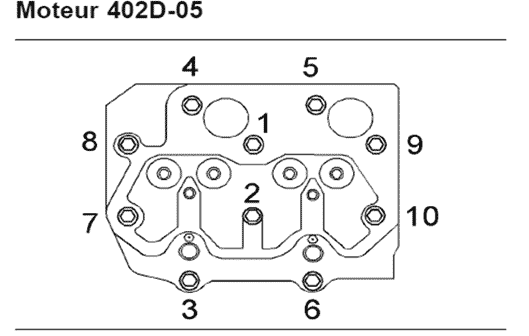

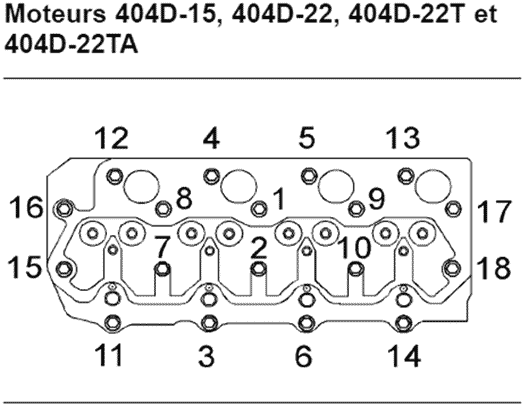

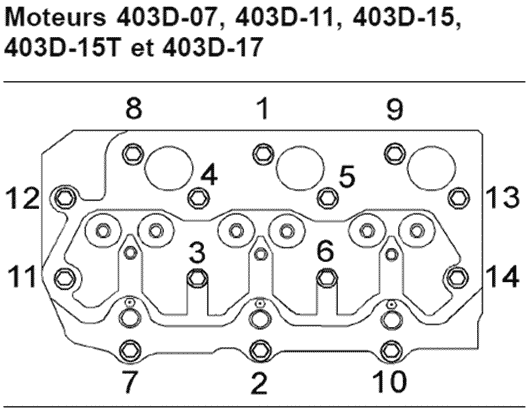

Ordre de serrage culasse :

Moteur Perkins
Moteur Perkins
Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
