Couples de serrage et réglages moteur Perkins : Série 400

Moteurs concernés

  • 402C-05 (HB)
  • 403C-07 (HD)
  • 403C-11 (HH)
  • 403C-15 (HL)
  • 404C-15 (HN)
  • 404C-22 (HP)
  • 404C-22T (HR)
Face moteur Désignation Couple associé
Haut moteur Culasse 402C-05, 403C-07 36,5Nm
403C-11, 404C-15 50,5Nm
404C-22,404C-22T 403C15 100,5Nm
Bas moteur Palier vilebrequin Pour les moteurs: 402C-05,403C-07 403C-11 & 404C-15
Vis 6 pans creux 27Nm
Vis de pression 27Nm
Pour les moteurs: 403C-15,404C-22 & 404C-22T
Vis 6 pans creux(*2) 27Nm
Vis de pression 52Nm
Palier bielle (serrage écrou+vis) 402C-05 & 403C-07 23Nm
404C-15 & 403C-11 32Nm
403C-15 52Nm
404C-22 & 404C-22T 52Nm
Face distribution Pignon arbre à came Monté serré
Pignon intermédiaire Monté libre (cirlcips)
Poulie Damper 402C-05 & 403C-07 93Nm
403C-11 & 404C-15 123Nm
403C-15,404C-22,404C-22T 304Nm
Face volant moteur Volant moteur Serrage 74Nm

Autres spécifications

  Epaisseur Joint Cul 1,2mm 1,3mm
Hauteur de Piston HB 0,55 à 0,64mm 0,65 à 0,75mm
Hauteur de Piston HD
Hauteur de Piston HN
Hauteur de Piston HH
Réglage culbuteurs Epaisseur Joint Cul 1,3mm 1,4mm
Admission 0,20mm Hauteur de Piston HL 0,60 à 0,69 0,70 à 0,79
Échappement 0,20mm Epaisseur Joint Cul 1,3mm 1,4mm
  Hauteur de Piston HP 0,45 à 0,55 0,56 à 0,70
Epaisseur Joint Cul 0,4mm 0,5mm
Hauteur de Piston HR -0,45 à -0,3 -0,29 à -0,2

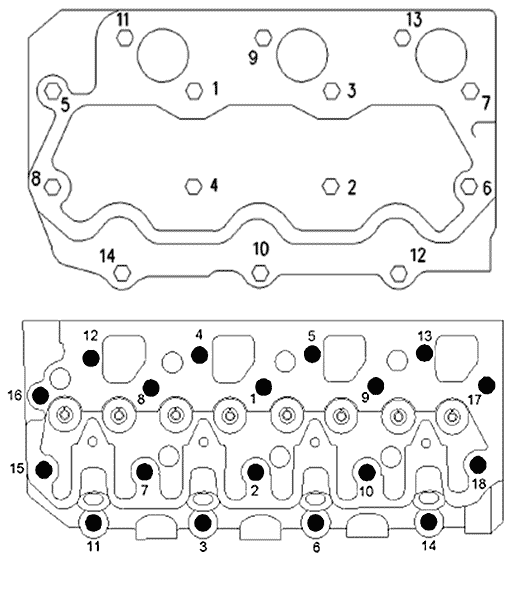

Ordre de serrage culasse :

Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.

Consultez également les informations légales pour toute information complémentaire.
