Couples de serrage et réglages moteur Perkins : Série 400F
Moteurs concernés
- 403F-15T (EL)
- 404F-22 (EN)
- 404F-22T (EP)
| Face moteur |
Désignation |
Couple associé |
| Haut moteur |
Culasse |
Etape 1 |
101Nm |
| Bas moteur |
Palier vilebrequin |
Vis de pression |
52Nm |
| Vis 6 pans creux de verrouillage vilebrequin sur paliers centraux |
52Nm |
| Vis 6 pans creux de verrouillage vilebrequin à l'arrière |
27Nm |
| Palier de bielle |
Étape 1 |
52Nm |
| Face distribution |
Pignon arbre à came |
Monté serré |
| Pignon intermédiaire |
Monté libre (circlips) |
| Poulie Damper |
Etape 1 |
304Nm |
| Face volant moteur |
Plaque derrière carter volant moteur |
Etape 1 |
25Nm |
| Carter volant moteur |
Etape 1 |
25Nm |
| Volant moteur |
Etape 1 |
74Nm |
| Injection |
Injection sur culasse |
Etape 1 |
64Nm |
Autres spécifications
| Réglage culbuteurs |
| Admission |
0.2mm ± 0.05mm |
| Echappement |
0.2mm ± 0.05mm |

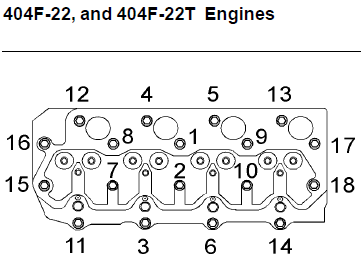

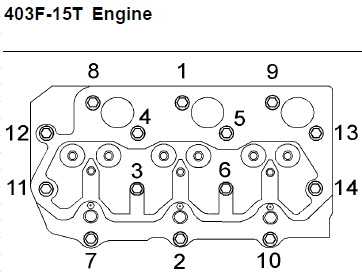

Ordre de serrage culasse :
Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.
Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
