Couples de serrage et réglages moteur Perkins : Série 1106D

Moteurs concernés

  • 1106D-E66TA (PJ)
Face moteur Désignation Couple associé
Haut moteur Culasse Étape 1 50Nm
Étape 2 100Nm
Étape 3 225°
Bas moteur Palier vilebrequin Étape 1 80Nm
Étape 2 90°
Palier bielle Étape 1 20Nm
Étape 2 70Nm
Étape 3 120°
Face distribution Pignon arbre à came Serrage 95Nm
Pignon intermédiaire Serrage 44Nm
Pignon pompe à injection Étape 1 24Nm
Étape 2 Dépiger
Étape 3 90Nm
Poulie Damper Serrage 200Nm
Face volant moteur Volant moteur Serrage 140Nm
Injection Rail Vis de fixations rail 22Nm
Tuyaux injecteurs Écrous bout de tuyau HP 30Nm
Capteur P° rail Capteur 34Nm
Injecteurs Vis Torx 27Nm
Connections électriques injecteurs Écrou tête injecteur 2,4Nm

Autres spécifications

Réglage culbuteurs Hauteur des Pistons
Admission 0,35mm 0,21 à 0,35mm
Echappement 0,35mm

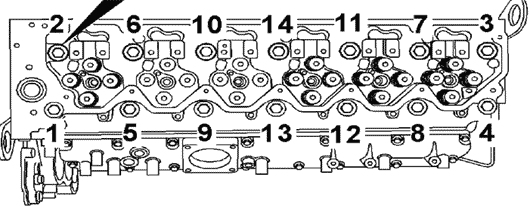

Ordre de serrage culasse :

Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
