Couples de serrage et réglages moteur Perkins : Série 1103 D

Moteurs concernés

  • 1103D-33 (XK)
  • 1103D-33T (XL)
  • 1103D-33TA (XM)
Face moteur Désignation Couple associé
Haut moteur Culasse Etape 1 50Nm
Etape 2 100Nm
Etape 3 vis courtes 225°
Etape 3 vis longues 270°
Fourchette injecteur Serrage 35Nm
Bas moteur Palier vilebrequin Serrage 245Nm
Palier de bielle Etape 1 40Nm
Etape 2 120°
Face distribution Pignon arbre à came Serrage 95Nm
Poulie Damper Serrage 115Nm
Face volant moteur Volant moteur Serrage 140Nm

Autres spécifications

Réglage culbuteurs
Admission 0,20mm
Echappement 0,45mm

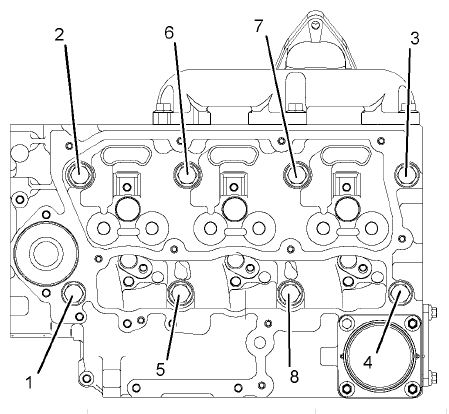

Ordre de serrage culasse :

Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
