Couples de serrage et réglages moteur Perkins : Série 4.203

Moteur Perkins

Moteurs concernés

  • 4.203 (JD)
  • D4.203 (JE)
  • 4.2032 (JG)
Face moteur Désignation Couple associé
Haut moteur Culasse Ecrous seulement 81Nm
Ecrous et vis 95Nm
Vis + rondelles intégrées 108Nm
Bas moteur Palier vilebrequin Vis 156Nm
Palier bielle Ecrous noirs 81Nm
Ecrous argent 61Nm
Autres écrous 95Nm
Face distribution Pignon arbre à came Vis de réglages 28Nm
Pignon intermédiaire Serrage 48Nm
Pignon pompe à injection Serrage 28Nm
Poulie Damper vis 4.8mm 149Nm
vis 8.9mm 225Nm
Face volant moteur Volant moteur Serrage 108Nm

Autres spécifications

Réglage culbuteurs
Admission 0.20mm
Echappement 0.30mm

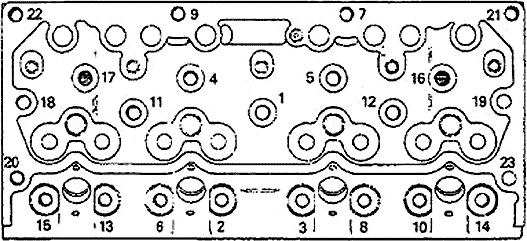

Ordre de serrage culasse :

Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
