Couples de serrage et réglages moteur Perkins : Série 100 / Perama

Moteur Perkins

Moteurs concernés

  • 103-06 (KB)
  • 103-09 (KC)
  • 103-10 (KD)
  • 103-15 (KE)
  • 104-19 (KF)
  • 103-13 (KH)
  • 103-07 (KL)
  • 102-05 (KN)
  • 104-22 (KR)
Face moteur Désignation Couple associé
Haut moteur Culasse 103-09, 103-10 51Nm
103-13, 103-15, 104-19, 104-22 100Nm
102-05, 102-06, 103-07 37Nm
Bas moteur Palier vilebrequin 102-05, 103-07, 103-10, 103-09
Vis allen et vis de retenue
27Nm
103-06
Vis allen et vis de retenue
23Nm
103-13, 103-15, 104-19, 104-22
Vis allen
27Nm
103-13, 103-15, 104-19, 104-22
Vis de retenue
51Nm
Palier bielle 102-05, 103-06, 103-07 23Nm
103-10, 103-09 32Nm
103-13, 103-15, 104-19, 104-22 52Nm
Face distribution Pignon arbre à came Monté serré
Pignon intermédiaire Monté libre (circlips)
Poulie Damper 102-05, 103-07 93Nm
103-10 123Nm
103-13, 103-15, 104-19, 104-22 304Nm
Face volant moteur Volant moteur Serrage 73Nm

Autres spécifications

Réglage culbuteurs Hauteur des Pistons
Admission 0.20mm 0,50 à 0,80mm
Echappement 0.20mm

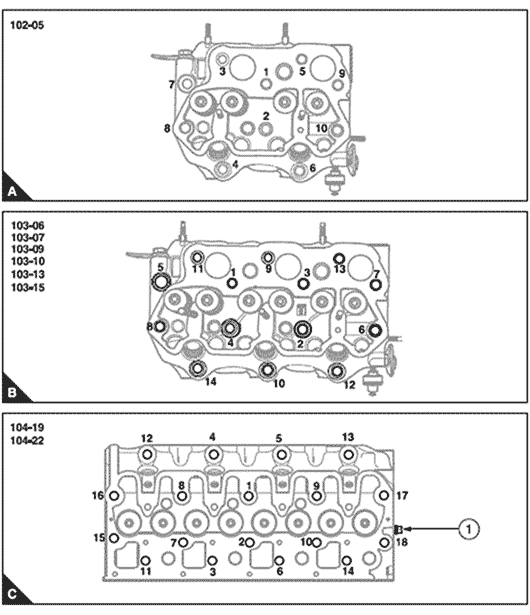

Ordre de serrage culasse :

Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
