Couples de serrage et réglages moteur Perkins : Série 1104C

Moteurs concernés

  • 1104C-44 (RE)
  • 1104C-E44 (RF)
  • 1104C-44T (RG)
  • 1104C-E44T (RH)
  • 1104C-44TA (RJ)
  • 1104C-E44TA (RK)
Face moteur Désignation Couple associé
Haut moteur Culasse Étape 1 50Nm
Étape 2 100Nm
Étape 3 (vis courtes) 225°
Étape 3 (vis longues) 270°
Bas moteur Palier vilebrequin 5/8UNF 245Nm
Palier bielle
(bielle à séparation par fracture :
chapeau + bielle unique)
Étape 1 18Nm
Étape 2 70Nm
Étape 3 120°
Face distribution Pignon arbre à came Serrage 95Nm
Pignon intermédiaire Serrage 44Nm
Pignon pompe à injection
(écrou principal)
Étape 1 24Nm
Étape 2 Dépiger
Étape 3 88Nm
Poulie Damper Serrage (7/16UNF) 115Nm
Face volant moteur Volant moteur Serrage 140Nm

Autres spécifications

Réglage culbuteurs Hauteur des Pistons
Admission 0,20mm 0,21 à 0,35mm
Echappement 0,45mm

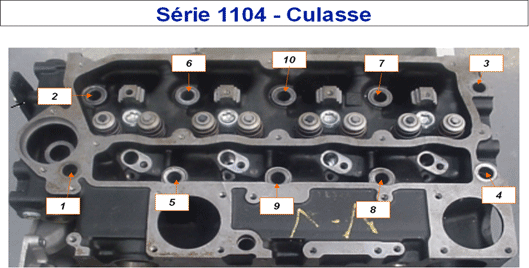

Ordre de serrage culasse :

Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
